AlgoBuild - Eseguire un programma
Come esempio prendiamo il programma seguente:

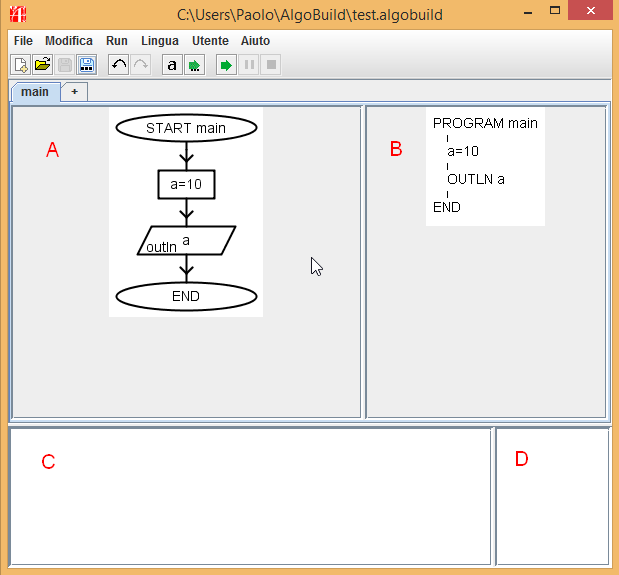

La finestra principale è divisa in quattro zone indicate con: A, B, C, D.
Nota: Le lettere A B C D non sono presenti nella finestra del programma;
sono state aggiunte a scopo indicativo.
La zona A contiene il Diagramma di flusso (o Flow Chart).
Ogni istruzione è rappresentata con un poligono. In questo programma ci sono due istruzioni:
- un assegnamento (rettangolo),
- una istruzione di visualizzazione o output (parallelogramma).
La zona B contiene lo Pseudo Codice.
Ogni istruzione è scritta con una riga di testo.
Ogni istruzione del diagramma di flusso ha la sua corrispondenza nella pseudo codifica (*).
- l'assegnamento è indicato con a=10 cioè lo stesso contenuto del ettangolo,
- la visualizzazione è indicata con OUTLN a.
(*)Naturalmente ogni istruzione nella pseudo codifica ha la sua corrispondente nel diagramma di flusso.
La zona C è la zona di Visualizzazione (Output).
Qui compariranno tutti i messaggi durante l'esecuzione del programma.
La zona D rappresenta la Memoria.
Qui verranno visualizzate le variabili di memoria del programma.
Avviare il programma
Dare il comando Run -> Esegui istruzioni o premere il tasto F9 della tastiera
o schiacciare il pulsante con la freccia verde della toolbar.
Eseguire il programma
Ogni volta che si dà il comando Run->Esegui istruzioni...
oppure si schiaccia il pulsante Esegui istruzioni della toolbar
o si preme il tasto F9 della tastiera il programma avanza di un passo.
La prossima istruzione da eseguire si colora di verde.

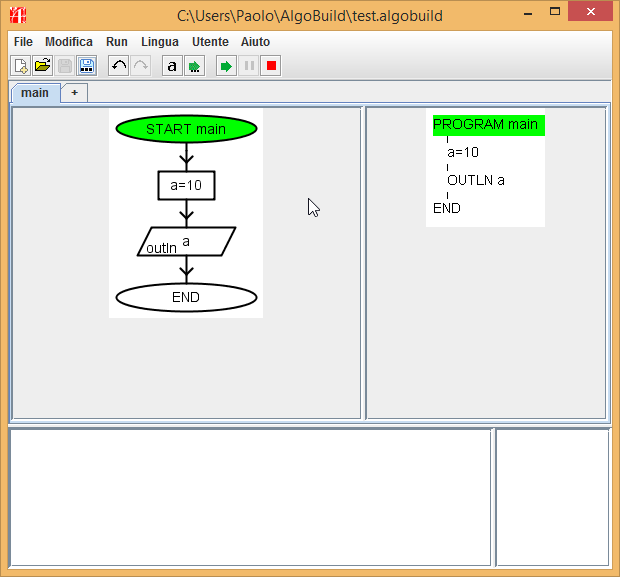

1 - Avviamento del programma: i riquadri di output e di memoria vengono puliti.

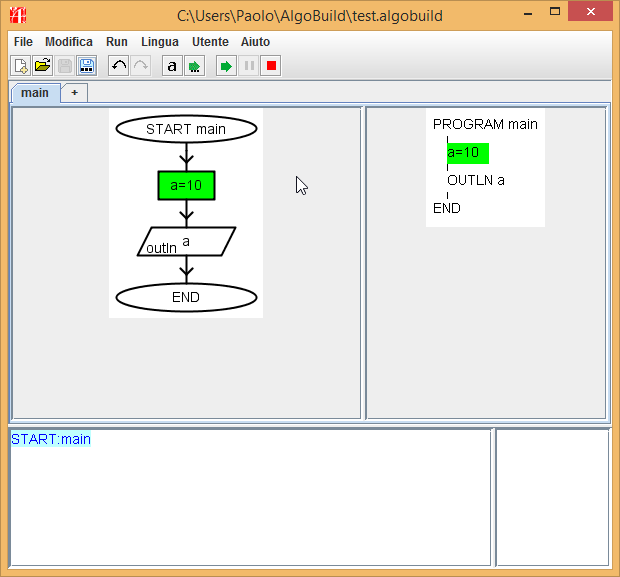

2 - Dopo "START": Nella finestra di output si vede la scritta che indica l'inizio del programma. In azzurro viene descritta l'istruzione appena eseguita.

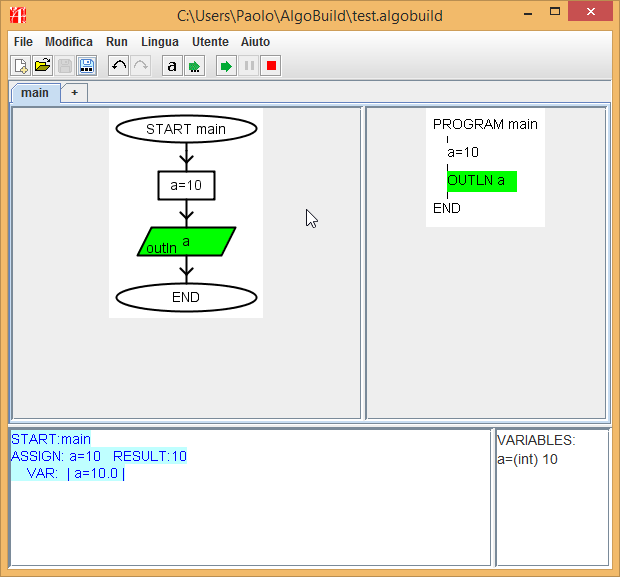

3 - Dopo "a=10": Nella finestra di output si vede la scritta che indica l'assegnamento.
Nella "memoria" compare la variabile a.
La scritta a=(int) 10 significa che a contiene un numero intero
e che il suo valore è 10.

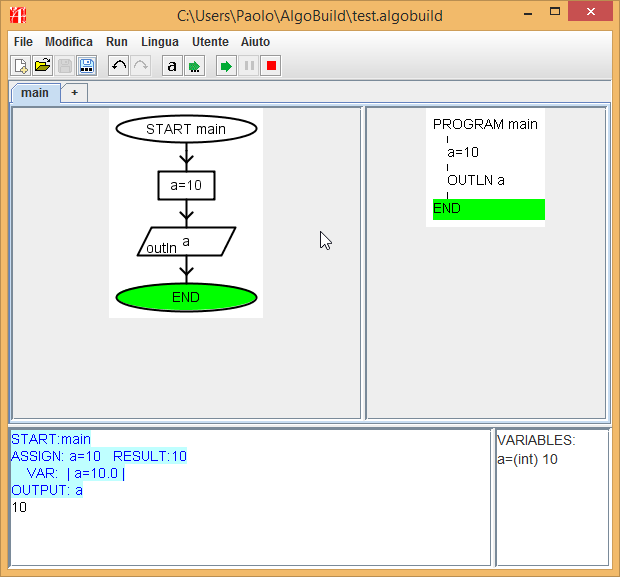

4 - Dopo "OUTLN a": Nella finestra di output si vede la scritta che indica la visualizzazione.
Di seguito compare il numero 10 in nero su bianco: questo rappresenta "il risultato" dell'istruzione di output cioè
la visualizzazione del valore di a nel riquadro di output.

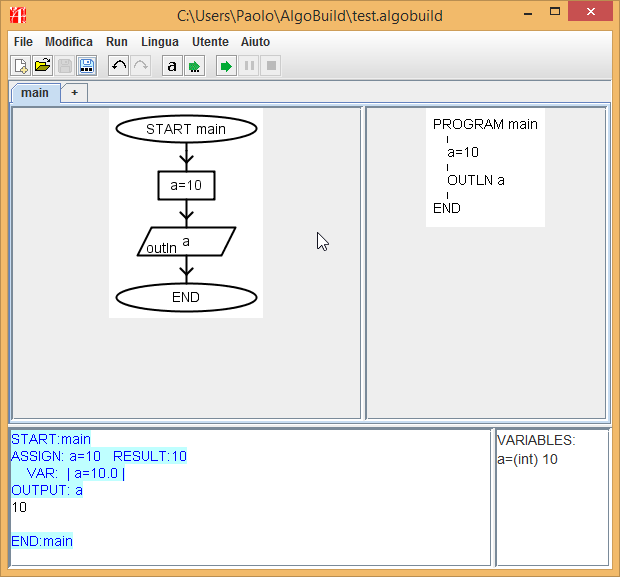

5 - Dopo "END": Il programma è terminato.
Nei riquadri di output e delle variabili rimane il rirultato del programma.
Schiacciando ancora "Esegui istruzioni" si torna al punto 1.
Opzioni di esecuzione del programma
Dare il comando Run -> Opzioni di escuzione...
o schiacciare il pulsante con la freccia verde e i puntini della toolbar.
Compare una finestra di dialogo con le opzioni di esecuzione del programma.
Traccia permette di visualizzare o nascondere la descrizione delle
istruzioni durante l'esecuzione del programma.
Normalmente l'opzione traccia è attiva.

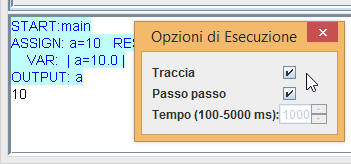

Traccia attivata...

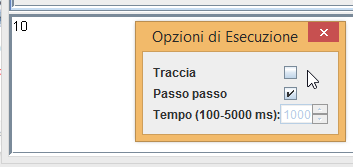

Traccia disattivata...
Passo passo esegue il programma una istruzione alla volta.
Se l'opzione "Passo passo" viene disattivata, quando si preme "Esegui istruzioni" i comandi
vengono eseguiti uno di seguito all'altro a intervalli del tempo impostato.
Normalmente l'opzione passo passo è attiva.
Se l'opzione "Passo passo" è disabilitata l'esecuzione del programma
può essere sospesa schiacciando il pulsante con due barrette blu (pausa).
Alla successiva pressione di "pausa" il programma riprende.
Premendo il pulsante con il quadrato rosso il programma viene interrotto e termina.
